شرکت بازرگانی مهندسی آبادیزل

الکتروموتور زیمنس Siemens

الکتروموتور زیمنس یکی از محصولات شرکت چند ملیتی و بین المللی زیمنس آلمان است که در سال 1847 توسط ارنست زیمنس در برلین آلمان تاسیس شد. امروزه این شرکت در کشورهای مختلف دفتر و کارخانه دارد. الکتروموتور زیمنس در ابعاد و اشکال مختلف برای استفاده در صنایعی چون: فولاد، سیمان، نفت، گاز و پتروشیمی، معدنی و دیگر صنایع به بازارهای بین المللی عرضه می‌شود.

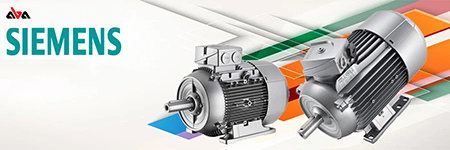

لیست قیمت الکتروموتور زیمنس

لیست قیمت الکتروموتور زیمنس

برای دانلود کاتالوگ شرکتی محصول روی کد موتور کلیک کنید

مدل
دور RPM
توان KW
دانلود کاتالوگ
سه‌فاز  پایه‌دار B3
1500
0.37
سه‌فاز  فلنج‌دار B5
1500
0.37
سه‌فاز  پایه‌دار B3
1000
0.37
سه‌فاز  پایه‌دار B3
1500
0.55
سه‌فاز  پایه‌دار B5
1500
0.55
سه‌فاز
نیم‌فلنجB14
1500
0.55
سه‌فاز  پایه‌دارB3
1500
0.75
سه‌فاز  فلنج‌دارB5
1500
0.75
سه‌فاز
نیم‌فلنجB14
1500
0.75
سه‌فاز  پایه‌دارB3
1000
0.75
سه‌فاز  فلنج‌دارB5
1000
0.75
سه‌فاز  پایه‌دارB3
1500
1.1
سه‌فاز  فلنج‌دارB5
1500
1.1
سه‌فاز
نیم‌فلنجB14
1500
1.1
سه‌فاز  پایه‌دارB3
1000
1.1
سه‌فاز  فلنج‌دارB5
1000
1.1
سه‌فاز  پایه‌دارB3
3000
1.5
سه‌فاز  پایه‌دارB3
1500
1.5
سه‌فاز  فلنج‌دارB5
1500
1.5
سه‌فاز
نیم‌فلنجB14
1500
1.5
سه‌فاز  پایه‌دارB3
1000
1.5
سه‌فاز  فلنج‌دارB5
1000
1.5
سه‌فاز  پایه‌دارB3
3000
2.2
سه‌فاز  پایه‌دارB3
1500
2.2
سه‌فاز  فلنج‌دارB5
1500
2.2
سه‌فاز
نیم‌فلنجB14
1500
2.2
سه‌فاز  پایه‌دارB3
1000
2.2
سه‌فاز  فلنج‌دارB5
1000
2.2
سه‌فاز  پایه‌دارB3
3000
3
سه‌فاز  پایه‌دارB3
1500
3
سه‌فاز  فلنج‌دارB5
1500
3
سه‌فاز
نیم‌فلنجB14
1500
3
سه‌فاز  پایه‌دارB3
1000
3
سه‌فاز  فلنج‌دارB5
1000
3
سه‌فاز  پایه‌دارB3
3000
4
سه‌فاز  پایه‌دارB3
1500
4
سه‌فاز  فلنج‌دارB5
1500
4
سه‌فاز
نیم‌فلنجB14
1500
4
سه‌فاز  پایه‌دارB3
1000
4
سه‌فاز  فلنج‌دارB5
1000
4
سه‌فاز  پایه‌دارB3
3000
5.5
سه‌فاز  پایه‌دارB3
1500
5.5
سه‌فاز  فلنج‌دارB5
1500
5.5
سه‌فاز  پایه‌دارB3
1000
5.5
سه‌فاز  فلنج‌دارB5
1000
5.5
سه‌فاز  پایه‌دارB3
3000
7.5
سه‌فاز  پایه‌دارB3
1500
7.5
سه‌فاز  فلنج‌دارB5
1500
7.5
سه‌فاز  پایه‌دارB3
1000
7.5
سه‌فاز  فلنج‌دارB5
1000
7.5
سه‌فاز  پایه‌دارB3
3000
11
سه‌فاز  پایه‌دارB3
1500
11
سه‌فاز  فلنج‌دارB5
1500
11
سه‌فاز  پایه‌دارB3
1000
11
سه‌فاز  فلنج‌دارB5
1000
11
سه‌فاز  پایه‌دارB3
3000
15
سه‌فاز  پایه‌دارB3
1500
15
سه‌فاز  فلنج‌دارB5
1500
15
سه‌فاز  پایه‌دارB3
1000
15
سه‌فاز  پایه‌دارB3
3000
18.5
سه‌فاز  پایه‌دارB3
1500
18.5
سه‌فاز  فلنج‌دارB5
1500
18.5
سه‌فاز  پایه‌دارB3
1000
18.5
سه‌فاز  پایه‌دارB3
3000
22
سه‌فاز  پایه‌دارB3
1500
22
سه‌فاز  فلنج‌دارB5
1500
22
سه‌فاز  پایه‌دارB3
1000
22
سه‌فاز  پایه‌دارB3
3000
30
سه‌فاز  پایه‌دارB3
1500
30
سه‌فاز  فلنج‌دارB5
1500
30
سه‌فاز  پایه‌دارB3
3000
37
سه‌فاز  پایه‌دارB3
1500
37
سه‌فاز  فلنج‌دارB5
1500
37
سه‌فاز  پایه‌دارB3
3000
45
سه‌فاز  پایه‌دارB3
1500
45
سه‌فاز  پایه‌دارB3
3000
55
سه‌فاز  پایه‌دارB3
1500
55
سه‌فاز  فلنج‌دارB5
1500
55
سه‌فاز  پایه‌دارB3
3000
75
سه‌فاز  پایه‌دارB3
1500
75
سه‌فاز  فلنج‌دارB5
1500
75
سه‌فاز  پایه‌دارB3
3000
90
سه‌فاز  پایه‌دارB3
1500
90
سه‌فاز  پایه‌دارB3
3000
110
سه‌فاز  پایه‌دارB3
1500
110
سه‌فاز  پایه‌دارB3
3000
132
سه‌فاز  پایه‌دارB3
1500
132
سه‌فاز  پایه‌دارB3
3000
160
سه‌فاز  پایه‌دارB3
1500
160
سه‌فاز  پایه‌دارB3
3000
200
سه‌فاز  پایه‌دارB3
1500
200

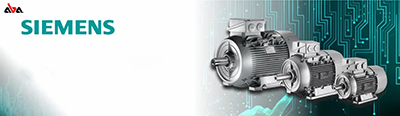

نصب و راه اندازی الکتروموتور زیمنس SIEMENS

شرکت زیمنس SIEMENS یکی از بزرگترین و بهترین تولیدکنندگان انواع الکتروموتور می باشد. شرکت زیمنس با سابقه طولانی در زمینه تولید انواع تجهیزات الکتریکی دارای جایگاه ویژه ای در سطح جهان می باشد. محصولات تولید شده در شرکت زیمنس در زمینه تولید برق، انتقال و توزیع برق و تجهیزات الکتریکی مانند الکتروموتورهای معمولی و الکتروموتورهای ضد انفجار و … می باشد. این شرکت دارای استاندارد روز دنیا و تجهیزات با راندمان بالا می باشد.

زیمنس همه موتورهای الکتریکی خود را تحت یک محصول با نام Simotics ترکیب کرده‌است. بهترین برتری الکتروموتور زیمنس بهبود وضوح برای مشتریان در هنگام انتخاب موتور است. پوشش الکتروموتورها تقریبا در تمام مناطق از لحاظ آب و هوایی و صنعت‌های مختلف به صورت یکپارچه پخش شده‌است. تقسیم بندی الکتروموتور زیمنس  شامل الکتروموتور زیمنس کم ولتاژ (موتور القایی)، موتور برای کاربردهای کنترل حرکت، موتور DC و موتور ولتاژ بالا. از جمله مزایای موتور زیمنس، نمایندگی قابل اطمینان، بهره وری انرژی و پاسخ دینامیکی است.

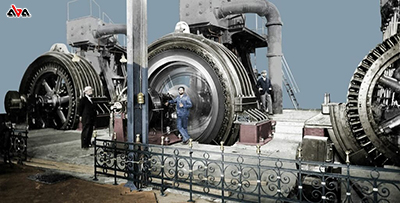

125 سال تجربه در ساخت و ساز موتور الکتریکی از سال 1866 تاکنون باعث ایجاد پایه‌ای برای مهندسی و موفقیت و بازسازی موتور الکتریکی قدرتمند است. امروز، زیمنس یکی از تامین‌کنندگان پیشرو در جهان است. مشتریان می‌توانند موتور مناسب برای هر نوع کار در صنایع تولیدی و همچنین در بخش انرژی را پیدا کنند. خانواده Simotics شامل موتور کم ولتاژ و راه اندازی اینورتر، موتور برای کاربردهای کنترل حرکت و همچنین موتور DC و موتور ولتاژ بالا است.

بازرگانی آبادیزل با بیش از دوازده سال سابقه فعالیت مفید یکی از عمده‌ترین تامین‌کنندگان و عرضه‌کنندگان انواع الکتروموتور زیمنس از جمله‌ی موارد قابل مشاهده در سایت در ایران است؛ شرکت آبا دیزل با هدف یکپارچه‌ سازی، ساماندهی و ارتقای خدمات تامین کالا در زمینه تجهیزات اساسی صنایع بنا نهاده شد. این شرکت با ارائه مشاوره فنی پیش از فروش، اعزام کارگروه متخصص جهت مهندسی کالا و نیز بازدید از کارخانه و... درخدمت عموم است.

نصب و راه اندازی الکتروموتور زیمنس SIEMENS

جهت نصب الکتروموتور باید شاسی مستحکم و ثابتی وجود داشته باشد و موتور و تجهیزی که به آن کوپل شده است باید در یک راستا باشد. با توجه به ولتاژ مورد نیاز موتور ، کابل کشی متناسب با آن صورت گیرد. و در نهایت برق به موتور وصل شده و موتور به حرکت درمی آید. روش نصب برق الکتروموتور به صورت ستاره یا مثلث می باشد.

سیم پیچ ها به صورت مسی یا آلومینیومی می باشد. جهت افزایش طول عمر موتور باید بازدیدهای نگهداری و  تعمیرات به طور منظم انجام شود. آمپر ، دما ، ولتاژ ، توان ، لرزش ، صدا و … باید چک گردد.

نحوه پلاک خوانی الکتروموتور زیمنس

  • پایه دار B3
  • پایه فلنج B35
  • پایه نیم فلنج B34
  • عمود نصب IMV1
  • فلنج دار B5
  • نیم فلنج B14

روش جدید پلاک خوانی زیمنس

در حال حاضر کدهای موتور زیمنس شانزده رقمی شده و نحوه پلاک خوانی موتور زیمنس دیگر مثل قدیم نیست.

روش قدیمی پلاک خوانی زیمنس

انتخاب موتور زیمنس سه فاز بر اساس یک کد شامل 12 یا 13 رقم و حرف صورت می گیرد که هر یک بیانگر مشخصه ای در الکتروموتور می باشد. در ذیل کدگذاری این برند از الکتروموتورها توضیح داده شده است:

مثال: 1LA5223-4AA19-Z

نحوه پلاک خوانی الکتروموتور زیمنس
z 9 1 AA 4 223 5 1LA کاراکتر
8 7 6 5 4 3 2 1 قسمت

قسمت 1: از یک عدد و دو حرف تشکیل گردیده و بیانگر نوع سیستم خنک کاری و جنس پوسته الکتروموتور است و شامل هشت گروه ذیل می شود:

  • 1LA: تهویه با فن متصل به شفت روتور – پوسته آلومینیم یا چدن
  • 1LG: تهویه با فن متصل به شفت روتور – پوسته چدن
  • 1MA: تهویه با فن متصل به شفت روتور – ایمنی افزایش یافته – نوع حفاظت Ex e ll
  • 1MJ: تهویه با فن متصل به شفت روتور – محفظه ضد انفجار – نوع حفاظت Ex de llC
  • 1LL: تهویه آزاد (بدون فن) – پوسته چدن
  • 1LP: تهویه بدون فن خارجی – پوسته آلومینیوم و چدن
  • 1PP: خنک شونده بوسیله هوا از طریق فن – پوسته آلومینیوم یا چدن
  • 1PQ: خنک شونده بوسیله فن جداگانه – پوسته چدن

قسمت 2: شامل یکی از اعداد 4،5،6،7،8،9 بوده و بیانگر سری ساخت الکتروموتور است.

قسمت 3: سایز فریم الکتروموتور می باشد که از سه عدد تشکیل می شود (فریم سایز شامل ارتفاع شفت الکتروموتور می باشد). این کد از 050 تا 457 می باشد.

قسمت 4: بیانگر تعداد قطب های الکتروموتور می باشد. (2، 4، 6، 8)

قسمت 5: شامل دو حرف بوده و نشان دهنده ورژن الکتروموتور می باشد.

قسمت 6: شامل یک عدد بوده و بیانگر ولتاژ، جریان و فرکانس الکتروموتور است.

قسمت 7: مشخص کننده نوع ساخت الکتروموتور بوده و با یک عدد نشان داده می شود.

قسمت 8: نشان دهنده آپشن های اضافه شده به الکتروموتور می باشد.

نحوه پلاک خوانی دینام زیمنس

  • Kw (کیلووات): توان موتور
  • HP (سب بخار): توان موتور
  • V (ولت): ولتاژ موتور
  • RPM (دور در دقیقه): دور خروجی موتور
  • A (جریان یا آمپراژ): حداکثر جریان مجاز موتور
  • HZ (کیلووات): فرکانس موتور
  • IP: درجه حفاظت موتور در مقابل رطوبت، غبار، گرد و غیره

اگر V=220/380 باشد، موتور در شبکه برق 110 ولت باید به صورت مثلث و در 220 ولت (ایران) به صورت ستاره بسته شود.

در جداول ذیل، بازه توانی، جنس پوسته، سایز فریم و بازه گشتانور مجاز دینام های زیمنس برای دورهای مختلف و در فرکانس 50 هرتز، نشان داده شده است.

موتور زیمنس ولتاژ پایین

انواع الکتروموتور زیمنس ولتاژ پایین (Low Voltage) عبارتند از :

  •  الکتروموتور زیمنس IEC
  • الکتروموتور زیمنس با کاربری های خاص
  • الکتروموتور زیمنس گشتاور بالا  SIMOTICS HT
  • الکتروموتور زیمنس طبق استاندارد NEMA
  • الکتروموتور زیمنس ضد انفجار SIMOTICS XP

 الکتروموتور  IEC  زیمنس SIEMENS

  • SIMOTICS GP (جهت استفاده مصارف عمومی)
  • SIMOTICS SD (جهت استفاده مصارف سنگین)
  • SIMOTICS DP (جهت استفاده خاص و محدود)
  • SIMOTICS FD (جهت استفاده چند منظوره)

الکتروموتور زیمنس  SIEMENS سری SIMOTICS GP

این نوع الکتروموتورها جهت کارکرد در مصارف عمومی و اغلب صنعتی مناسب است. GP مخفف کلمه GENERAL PURPOSE به معنی کاربری عمومی می باشد.

الکتروموتور زیمنس SIMENES سری SIMOTICS GP دارای بدنه آلومینیوم است و به دلیل وزن کم آن جهت استفاده در پمپ ها، کمپرسورها ویا آسانسورها مناسب است.

این نوع الکتروموتور شامل سه فاز خطی  و سه فاز فرکانس متغیر است با مشخصات زیر:

جدول مشخصات دینام زیمنس SIEMENS سه فاز خطی

مشخصات

مقادیر

توان و ولتاژ

0.55 تا 45 کیلووات

سایز فریم

80 تا 225 میلیمتر

سرعت

750 تا 3600 دور در دقیقه

تعداد پل

2/4/6/8 پل

کلاس راندمان

IE1, IE2, IE3, IE4, NEE, NPE

 جدول مشخصات الکتروموتور زیمنس SIEMENS سه فاز فرکانس متغیر

مشخصات

مقادیر

توان و ولتاژ

2.2 تا 15 کیلووات
50 هرتز 400 ولت
60 هرتز 460 ولت

سایز فریم

100 تا 160 میلیمتر

سرعت

1500/1800/2610 دور در دقیقه

تعداد پل

4 پل

کلاس راندمان

IE1, IE2, IE3, IE4, NEE, NPE

 الکتروموتور زیمنس سری SD یا SIMOTICS SD

الکتروموتور زیمنس سری SDمخفف کلمه   Severe Duty می باشد  و از پوسته ای چدنی ساخته شده است  که از این لحاظ می تواند به عنوان انتخاب اول برای استفاده در محیط های با شرایط سخت و کاربری های سنگین باشد. کار کردن در محیط های با دمای 20- تا 40 درجه سانتی گراد و درجه حفاظت IP55 از دیگر ویژگی های سری SD می باشد. الکتروموتور زیمنس سری SD در توان 0.09 تا 1000 کیلووات طراحی و ساخته می شود که می تواند در طیف وسیعی از کاربری ها از جمله صنایع سیمان، صنایع پتروشیمی، صنعت نفت و گاز، صنایع فلزی، صنایع معدن و غیره مورد استفاده قرار گیرد.

الکتروموتور زیمنس سری SD از فریم سایز 71 الی 450 قابل ارائه می باشد. و در سرعتهای 750 و 1000 و 1500 و 3000 دور موجود می باشد.

الکتروموتور زیمنس سری SD به واسطه داشتن طراحی مناسب، می توانند به راحتی خنک شوند و در شرایط مختلف گرد و غبارو حرارت بالا از جمله صنایع پتروشیمی مورد استفاده قرار گیرند. این سری از موتور زیمنس در مدل های 2 پل، 4 پل، 6 پل و 8 پل موجود می باشند که از این رو می توانند در طیف وسیعی از کاربری ها مورد استفاده قرار گیرند. الکتروموتور سری SD دارای استاندارد با راندمان IE2 و از توان 2.2 تا 1000 کیلووات با راندمان IE3 یا IE4 در دسترس می باشند.

الکتروموتور زیمنس سری DP یا SIMOTICS DP

 این موتورها که مخخف  Definite Purpose هستند جهت مصارف خاص از جمله جرثقیل ها به کار می روند که دارای حداکثر قدرت حتی در مواقع طوفانها در بنادر به کار می روند که اغلب در معرض شرایط آب و هوایی سخت هستند و در برابر رطوبت و سرعت بالای باد مقاوم هستند و دارای راندمان بالا می باشند.

الکتروموتور زیمنس سری FD یا SIMOTICS FD

الکتروموتورهای SIMOTICS FD که مخفف   flexible duty است برای عملکرد چند منظوره مبدل بهینه شده اند، و بسیارمقرون به صرفه هستند که شامل موتور و مبدل با چگالی توان بالا هستند. محفظه چدنی موتور را مستحکم و بادوام می کند. موتورهای SIMOTICS FD هنگامی که به عنوان درایو با سرعت متغیر کار می کنند بسیار کارآمد هستند. آنها با روش های خنک کننده  مختلف و در محدوده توانی 200 تا 1800 کیلووات  در دسترس هستند .

 الکتروموتورهای زیمنس SIEMENS ولتاژ بالا

الکتروموتورهای زیمنس SIEMENS ولتاژ بالا

این نوع الکتروموتورها که در انواع زیر هستند به صورت سفارشی می باشند چرا که در زمره کالای خاص می باشند. ما در اینجا جهت آشنایی شما با این دسته از موتورها یک توضیح کلی درباره آنها می دهیم.

  • الکتروموتور زیمنس سه فاز مافوق ولتاژ NEMA
  • الکتروموتور سه فاز اسلیپ رینگ زیمنس
  • الکتروموتور سه فاز آسنکرون قفس سنجابی زیمنس
  • موتور الکتریکی زیمنس تک فاز و سه فاز و توان بالا

مشخصات الکتروموتور زیمنس روتور قفس سنجابی زیمنس SIMENES

  • ابعاد فریم برابر 56 الی 450 (این نوع الکتروموتورها تا ابعاد 315 به صورت استاندارد می باشد)
  • محدوده توان از 0.06 الی 450 کیلووات می باشد.

در زیر، بازه توانی، جنس پوسته، سایز فریم و بازه گشتاور الکتروموتورهای زیمنس برای دورهای مختلف و در فرکانس 50 هرتز، نشان داده شده است.

مشخصات الکتروموتور دو پل 3000 دور زیمنس SIMENES

  • توان پوسته آلومینیومی از 0.09 تا 45 کیلووات
  • توان پوسته چدنی از 3 تا 1000 کیلووات
  • سایز فریم از 56 تا 450 میلیمتر
  • گشتاور 0.3 تا 145 نیوتن متر

 مشخصات الکتروموتور چهار پل 1500 دور زیمنس SIMENES

  • توان پوسته آلومینیومی از 0.09 تا 45 کیلووات
  • توان پوسته چدنی از2.2 تا 1000 کیلووات
  • سایز فریم از 56 تا 450 میلیمتر
  • گشتاور 0.42 تا 292 نیوتن متر

 مشخصات الکتروموتور شش پل 1000 دور زیمنس SIMENES

  • توان پوسته آلومینیومی از 0.09 تا 30 کیلووات
  • توان پوسته چدنی از 1.5 تا 800 کیلووات
  • سایز فریم از 100 تا 450 میلیمتر
  • گشتاور 1 تا 293 نیوتن متر

 مشخصات الکتروموتور هشت پل 750 دور زیمنس SIMENES

  • توان پوسته آلومینیومی از 0.09 تا 22 کیلووات
  • توان پوسته چدنی از 0.75 تا 630 کیلووات
  • سایز فریم از 100 تا 450 میلیمتر
  • گشتاور 1.4 تا 290 نیوتن متر

 توان الکتروموتور زیمنس SIEMENS در فرکانس 60 هرتز

توان الکتروموتور زیمنس SIEMENS در فرکانس 60 هرتز

یعنی در صورتیکه توان خروجی ارائه شده برای الکتروموتور، در فرکانس 50 هرتز داده شده باشد، برای تبدیل به توان در فرکانس 60 هرتز از ضرایب ارائه شده در جدول ذیل استفاده می نماییم.

ضریب افزایش توان فرکانس 60 هرتز

تعداد قطب

سایز فریم

1.15

2 الی 8

56 الی 150

1.12

2

180 الی 315

1.15

4

180 الی 315

1.2

6 و 8

180 الی 315

توان الکتروموتور زیمنس SIEMENS در ارتفاعات و دماهای مختلف

ارتفاع از سطح دریا متر

دمای محیط کمتر از °30

دمای محیط °30-°40

دمای محیط  °45

دمای محیط °50

دمای محیط °55

دمای محیط °60

1000m

1.07

1.00

0.96

0.92

0.87

0.82

1500m

1.04

0.97

0.93

0.89

0.84

0.79

2000m

1.00

0.94

0.90

0.86

0.82

0.77

2500m

0.96

0.90

0.86

0.83

0.78

0.74

3000m

0.92

0.86

0.82

0.79

0.75

0.7

3500m

0.88

0.82

0.79

0.75

0.71

0.67

4000m

0.82

0.77

0.74

0.71

0.67

0.63

موتور ولتاژ پایین برای کاربردهای صنعتی عمومی (موتور القایی)

 موتورهای کم ولتاژ زیمنس برای مصارف صنعتی عمومی استفاده می‌شوند. این موتور با قاب آلومینیومی در سایزهای  شفت 80 تا 160، و قدرت 90 W تا 45 کیلو وات موجود است. این محصول دارای برنامه‌های کاربردی مانند: پمپ، کمپرسور و...با مزایای ویژه وزن کم و راندمان بالا است و در نوع چدنی از قدرت 750 W تا 315 کیلو وات و در سایزهای شفت 100-315 در دسترس هستند و در شرایط سخت‌تر مانند صنایع کاغذ و صنعت چاپ و همچنین در صنعت مواد شیمیایی/ پتروشیمی استفاده می‌شوند. موتور ترانس از سایزهای شفت 315 و بالاتر را پوشش می‌دهند و در ولتاژ کم‌قدرت آنها از 200 کیلو وات به 1250 کیلو وات است.

موتور هدف مشخص برای اهداف خاص مانند غلتک در صنعت فولاد و همچنین برای کاربردهای تهویه ساختمان‌ها و تونل‌ها و همچنین برای جرثقیل مورد استفاده قرار می‌گیرد. الکتروموتور ضد انفجار برای مصارف و محیط‌های گازی عبارتند از غیر جرقه "N"، افزایش ایمنی "E"، محفظه ضد آتش "D"، و "گرد و غبار محافظت در برابر انفجار" نسخه برای رتبه بندی قدرت تا 1000 کیلو وات و سایز شفت تا 450 مورد استفاده قرار می‌گیرد.

 موتور برای کاربردهای کنترل حرکت (سروو موتور)

 زیمنس مجموعه‌ای کامل از موتور کوچک برای کاربردهای کنترل حرکت برای موقعیت‌یابی دقیق و پویا و کنترل حرکت دقیق شفت درایو ارائه می‌دهد. کلاس موتور سنکرون از قدرت 50 W به 34.2 کیلو وات که توسط پاسخ دینامیکی بالا و دقت مشخص می‌شود.

گشتاور این الکتروموتور بین .08-125 نیوتن متر است و از آنها  برای انجام وظایف موقعیت و کنترل مستمر مسیر در عملکرد بالا ماشین‌آلات تولید و همچنین برای استفاده در تولید تجهیزات مکانیکی طراحی شده‌است.

موتور DC و موتور ولتاژ بالا

 ازجمله الکتروموتور زیمنس موتور  DC تا قدرت 1610 کیلو وات است که برای مصارف، اکسترودر برای صنعت پلاستیک، در جرثقیل و آسیاب و نورد فولاد کاربرد دارد. علاوه بر این، موتور ولتاژ بالا با طیف وسیعی از قدرت‌های بالاتر از 100 مگاوات و سرعت از 10 تا 15000 دور در دقیقه ساخته می‌شود.

این الکتروموتور در مصارف انواع خنک کننده و همچنین برای کمپرسورهای قدرتمند و پمپ‌ها در صنایع نفت و گاز و معادن مورد استفاده قرار می‌گیرد.

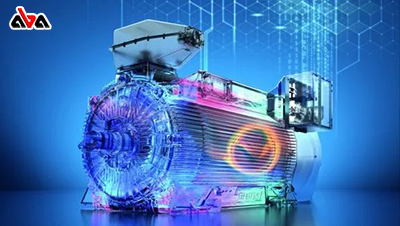

خصوصیات الکتروموتور زیمنس(Siemens)

خصوصیات الکتروموتور زیمنس(Siemens)

مصرف: این نوع از الکتروموتورها بسیار کم مصرف هستند.

لرزش: الکتروموتورهای سه فاز شرکت زیمنس با توجه به طراحی که دارند بسیار لرزش کمی را به همراه دارند.

سیستم خنک کننده: این نوع از الکتروموتورها دارای خنک کننده سطحی می‌باشند.

پروانه: داشتن پروانه‌ای بسیار مستحکم نسبت به دیگر الکتروموتور‌ها.

هزینه نگهداری کم: از نظر هزینه برای نگهداری و تعمیر بسیار مقرون به صرفه هستند.

بازدهی: این نوع از الکتروموتور‌های سه فاز بسیار بازدهی بالایی را در خود دارند.

تلفات انرژی: به دلیل وجود دور‌‌های بالا این نوع از الکتروموتور‌ها از تلفات انرژی پایین‌تری نیز برخوردار می‌باشند.

نویز تولیدی: با توجه به بالانس استاتیکی که درون این نوع از الکتروموتور سه فاز وجود دارد نویز تولید شده توسط الکتروموتور نسبت به سایر برند‌ها بسیار کم‌تر می‌باشند.

استفاده مداوم: این نوع از الکتروموتور قابلیت استفاده به صورت مدام و بلند مدت را دارد و در صورت استفاده مدام، نوسانات احتمالی را نیز نخواهید داشت.

نصب تجهیزات: با توجه به منعطف بودن الکتروموتور سه فاز شرکت زیمنس شما قادر به نصب انواع پایه و فلنج بر روی آن خواهید بود.

حفاظت: این نوع از الکتروموتور‌ها از نظر درجه حفاظتی بر روی بالا‌ترین درجه طراحی و تولید می‌شوند.

اجزاء تشکیل دهنده الکتروموتور زیمنس (Siemens)

اجزاء اصلی تشکیل دهنده الکتروموتور های زیمنس برابر است با :

  1. روتور
  2. استاتور
  3. ذغال
  4. سوئیچ تغییر جریان
  5. آرمیچر
  6. منبع تغذیه
  7. هوزینگ
  8. بلبرینگ
  9. پروانه خنک کاری
  10. اورینگ

در ادامه به شرح وظایف اصلی ترین قطعات تشکیل دهنده الکتروموتور زیمنس (Siemens) میپردازیم.

استاتور Stator

استاتور بخش ثابت الکتروموتور است که شامل لاچ‌های مغناطیسی و نوارهای قالبی است. لاچ‌ها معمولاً از مواد رسانا مثل مفتول مسی ساخته شده‌اند و در قالب‌های قالبی قرار می‌گیرند.

استاتور، میدان مغناطیسی ثابت را ایجاد می‌کند که بر روی روتور اثر می‌گذارد.

روتور Rotor

روتور بخش متحرک الکتروموتور است که در آن یک میدان مغناطیسی در حال تغییر ایجاد می‌شود. روتور معمولاً شامل قالب‌های فلزی است که ضمن چرخش، با میدان مغناطیسی استاتور تعامل دارد.

این تعامل باعث تولید نیروی مکانیکی می‌شود که برای چرخش روتور و انتقال قدرت به بار مورد استفاده قرار می‌گیرد.

جعبه لاگرد End Bells

جعبه لاگرد در دو طرف الکتروموتور قرار می‌گیرد و روتور و استاتور را در خود جای می‌دهد. جعبه لاگرد معمولاً از فلز ساخته شده است و محافظت و حفاظت بیشتری برای اجزای داخلی الکتروموتور فراهم می‌کند.

بلبرینگ‌ها Bearings

 بلبرینگ‌ها در الکتروموتور برای حمایت و راهنمایی در چرخش روتور استفاده می‌شوند. آنها به روتور اجازه می‌دهند به طور صحیح در داخل جعبه لاگرد حرکت کند و از اصطکاک سطحی جلوگیری می‌کند.

براکت Bracket

براکت یا قاب الکتروموتور بخشی است که استاتور را در محل خود نگه می‌دارد و به بستری برای نصب الکتروموتور در سیستم‌های مختلف تبدیل می‌شود.

قطب‌ها Poles

قطب‌ها در استاتور و روتور قرار دارند و میدان مغناطیسی را تشکیل می‌دهند. تعداد قطب‌ها بر روی استاتور و روتور متفاوت است و به طور مستقیم با سرعت چرخش و فرکانس جریان الکتریکی مرتبط است.

مغناطیس‌های دائم Permanent Magnets

برخی الکتروموتورها، به جای استفاده از استاتور و روتور با پیچ‌های فعال، از مغناطیس‌های دائم استفاده می‌کنند. این مغناطیس‌ها در قالب قطعات ثابت یا متحرک الکتروموتور قرار می‌گیرند و میدان مغناطیسی ثابت یا متحرک را ایجاد می‌کنند.

انواع الکتروموتور های زیمنس(Siemens)

انواع الکتروموتور های زیمنس(Siemens)

  • الکتروموتور تک فاز تا سه فاز
  • الکتروموتور‌های گیربکس زیمنس
  • الکتروموتور‌های تخلیه دود زیمنس
  • الکتروموتور‌های ضد انفجار زیمنس
  • الکتروموتور‌های دالان دار زیمنس
  • الکتروموتور‌های اسلیپ رینگ زیمنس
  • الکتروموتور‌های ترمز دار زیمنس
  • الکتروموتور‌های ترانسفورماتو دار زیمنس

موارد استفاده از الکتروموتور های زیمنس(Siemens) در صنعت

  • صنایع پتروشیمی
  • صنایع نساجی
  • صنایع چاب
  • صنایع داروسازی
  • صنایع مواد غذایی
  • معادن
  • ماشین آلات صنعتی

مزایا و ویژگی های الکتروموتور زیمنس SIEMENS

  1. دارای جریان یکنواخت
  2. دارای جنس چدن و آلومینیوم
  3. قیمت مناسب
  4. طول عمر بالا
  5. دارای سیم مسی
  6. راندمان بالا
  7. تنوع توان و سایز
  8. دارای ولتاژ تکفاز و سه فاز
  9. در دسترس بودن

مهم ترین اقدامات شرکت زیمنس(Siemens)

در ادامه به مهمترین اقدامات شرکت زیمنس میپردازیم.

اولین خط تلگراف طولانی اروپا

اولین خط تلگراف طولانی اروپا

اولین فعالیت این شرکت ساخت نخستین خط تلگراف مسافت طولانی در اروپا در سال ۱۸۴۸ میلادی با طول ۵۰۰ کیلومتر از برلین تا فرانکفورت بوده و در سال ۱۸۵۵ میلادی خطوط تلگراف مسافت طولانی را در روسیه نیز راه‌اندازی کرد. در سال ۱۸۶۷ خط تلگراف ایجاد شده توسط زیمنس از لندن تا کلکته به طول ۱۱۰۰ کیلومتر تکمیل شد.

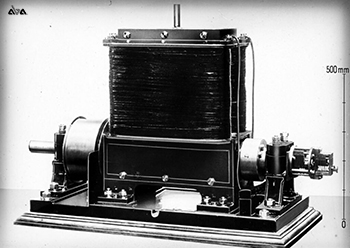

معرفی اولین دینام جدید

معرفی اولین دینام جدید

این شرکت در سال ۱۸۶۷ دینام جدید بدون آهنربا را معرفی کرد. در سال ۱۸۸۱ این شرکت یک ژنراتور برق ساخت که آسیاب آبی آن را حرکت می‌داد و نخستین چراغ شهری در شهر گودالمینگ انگلستان را روشن می‌کرد.

مدت زمانی بعد شرکت فعالیت خود را در دو بخش تولید قطارهای برقی و لامپ ادامه داد.

ساخت نیروگاه برق

ساخت نیروگاه برق

این شرکت در سال 1897 اولین نیروگاه تولید برق در آفریقای جنوبی را با توان ۹۷۵ کیلووات و ۷۰۰ ولت ساخت. این نیرو گاه جزو بزرگترین نیروگاه های تولید برق در آن زمان بود که برق مصارف صنعتی را می‌توانست تولید کند.

ساخت قطعات الکترونیکی

این شرکت با ساخت تلوزیون و رادیو در سال های 1920 تا 1930 خود را به حوزه ساخت محصولات الکترونیکی وارد کرد.

تولید و توزیع برق و انتقال سایر انرژی‌ها

تولید و توزیع برق و انتقال سایر انرژی‌ها

شرکت در سال ۱۹۲۷ با طراحی و ساخت کابل‌های روغنی الکتریکی انتقال بدون خطر برق از شبکه‌های هوایی به شبکه‌های توزیع درون‌شهری را امکان‌پذیر کرد که پیشرفت مهمی در حوزه انتقال برق در آلمان بود. و همچنین ساخت نیروگاه برق‌آبی شانون روی رودخانه‌ شانون یکی دیگر از اقدامات مهم زیمنس در حوزه تولید و توزیع برق در دهه ۱۹۲۰ بود.

  • تأسیس توربین بادی ۱۰۰ متری GROWIAN با ژنراتور ساخت زیمنس در سال ۱۹۸۳
  • تأسیس توربین بادی ۱۰۰ متری GROWIAN با ژنراتور ساخت زیمنس در سال ۱۹۸۳
  • تشکیل اتحادیه کرافت‌ورک یونیون با مشارکت شرکت AEG و ورود این دو شرکت به حوزه انرژی هسته‌ای در سال ۱۹۶۹
  • ورود به حوزه تولید برق با سوخت فسیلی با خرید شرکت آمریکایی وستینگ هوس (Westinghouse) در سال ۱۹۹۷
  • ساخت نخستین نیروگاه HVDC جهان با قابلیت انتقال برق با ولتاژ ۸۰۰ ولت در سال ۲۰۰۸
  • برنده‌شدن مزایده مرتبط با قرارداد ۹۶۶.۸ میلیون دلاری تأمین قطعات نیروگاه برق برای پالایشگاه آرامکو
  • و بسیاری از موارد دیگر مانند لوازم خانگی الکریکی

خصوصیات و ویژگی‌های الکتروموتور زیمنس

خصوصیات و ویژگی‌های الکتروموتور زیمنس

الکتروموتور زیمنس یکی از محصولات شرکت چند ملیتی و بین المللی زیمنس آلمان است که در سال 1847 توسط ارنست زیمنس در برلین آلمان تاسیس شد.

امروزه این شرکت در کشورهای مختلف دفتر و کارخانه دارد. دفتر مرکزی این شرکت در مونیخ آلمان است.

علاوه بر الکتروموتور زیمنس آلمان می‌توانیم در بازار الکتروموتور زیمنس چک، الکتروموتور زیمنس چین یا الکتروموتور زیمنس چینی را پیدا کنیم.

الکتروموتور زیمنس قیمت های متنوعی بسته به کشور تولید کننده و کیفیت و عملکرد آن دارد. الکتروموتور های زیمنس در ابعاد و اشکال مختلف برای استفاده در صنایعی چون: فولاد، سیمان، نفت، گاز و پتروشیمی، معدنی و دیگر صنایع به بازارهای بین المللی عرضه می‌شود.

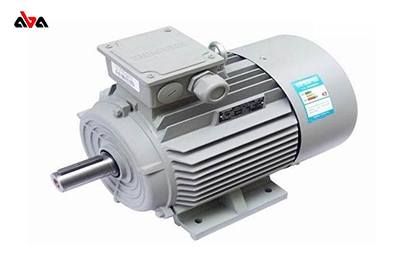

مشخصات فنی الکتروموتورهای سه‌فاز زیمنس

مشخصات فنی الکتروموتورهای سه‌فاز زیمنس

در این بخش قصد داریم، مشخصات فنی الکتروموتورهای 3 فاز زیمنس را بررسی کنیم.

1-الکتروموتور زیمنس 3KW ، سه فاز، 3000 دور: این مدل دارای گارانتی و پایه است.

سایز فریم الکتروموتور: 100 میلی متر، توان الکتروموتور 4HP-3KW و دور موتور آن 3000 دور در دقیقه است.

جنس پوسته از چدن و منبع الکتریکی آن سه فاز است.

2-الکتروموتور زیمنس 132KW ، سه فاز و 3000 دور: این مدل دارای گارانتی و پایه است.

سایز فریم الکتروموتور: 315 میلی متر، توان الکتروموتور 180HP-132KW و دور موتور آن 3000 دور در دقیقه است.

جنس پوسته از چدن و منبع الکتریکی آن سه فاز است.

3-الکتروموتور زیمنس 0.37KW ، سه فاز و 1000 دور: این مدل دارای گارانتی و پایه است.

سایز فریم الکتروموتور: 80 میلی متر، توان الکتروموتور 0.5HP-0.37KW و دور موتور آن 1000 دور در دقیقه است.

جنس پوسته از چدن و منبع الکتریکی آن سه فاز است.

4-الکتروموتور زیمنس 55KW، سه فاز و 3000 دور: این مدل دارای گارانتی و پایه است.

سایز فریم الکتروموتور: 250 میلی متر، توان الکتروموتور 75HP-55KW و دور موتور آن 3000 دور در دقیقه است.

جنس پوسته از چدن و منبع الکتریکی آن سه فاز است.

5-الکتروموتور زیمنس 37KW، سه فاز و 1500 دور: این مدل دارای گارانتی و پایه است.

سایز فریم الکتروموتور: 225 میلی متر، توان الکتروموتور 50HP-37KW و دور موتور آن 1400-1500 دور در دقیقه است.

جنس پوسته از چدن و منبع الکتریکی آن سه فاز است.

6-الکتروموتور زیمنس 15KW، سه فاز و 1000 دور: این مدل دارای گارانتی و پایه است.

سایز فریم الکتروموتور: 180 میلی متر، توان الکتروموتور 20HP-15KW و دور موتور آن 900-1000 دور در دقیقه است.

جنس پوسته از چدن و منبع الکتریکی آن سه فاز است.

7-الکتروموتور زیمنس 1.1KW، سه فاز و 3000 دور: این مدل دارای گارانتی و پایه است.

سایز فریم الکتروموتور: 80 میلی متر، توان الکتروموتور 1.5HP-1.1KW و دور موتور آن 3000 دور در دقیقه است.

جنس پوسته از چدن و منبع الکتریکی آن سه فاز است.

8-الکتروموتور زیمنس 4KW، سه فاز و 1500 دور: این مدل دارای گارانتی و پایه است.

سایز فریم الکتروموتور: 112 میلی متر، توان الکتروموتور 5.5HP-4KW و دور موتور آن 1400-1500 دور در دقیقه است.

جنس پوسته از چدن و منبع الکتریکی آن سه فاز است.

9-الکتروموتور زیمنس 15KW، سه فاز و 1500 دور: این مدل دارای گارانتی و پایه است.

سایز فریم الکتروموتور: 160 میلی متر، توان الکتروموتور 20HP-15KW و دور موتور آن 1400-1500 دور در دقیقه است.

جنس پوسته از چدن و منبع الکتریکی آن سه فاز است.

11-الکتروموتور زیمنس 11KW، سه فاز و 3000 دور: این مدل دارای گارانتی و پایه است.

سایز فریم الکتروموتور: 160 میلی متر، توان الکتروموتور 15HP-11KW و دور موتور آن 3000 دور در دقیقه است.

جنس پوسته از چدن و منبع الکتریکی آن سه فاز است.

12-الکتروموتور زیمنس 11KW، سه فاز و 1500 دور: این مدل دارای گارانتی و پایه است.

سایز فریم الکتروموتور: 160 میلی متر، توان الکتروموتور 15HP-11KW و دور موتور آن 1400-1500 دور در دقیقه است.

جنس پوسته از چدن و منبع الکتریکی آن سه فاز است.

13-الکتروموتور زیمنس 7.5KW، سه فاز و 3000 دور: این مدل دارای گارانتی و پایه است.

سایز فریم الکتروموتور: 132 میلی متر، توان الکتروموتور 10HP-7.5KW و دور موتور آن 3000 دور در دقیقه است.

جنس پوسته از چدن و منبع الکتریکی آن سه فاز است.

14-الکتروموتور زیمنس 7.5KW، سه فاز و 1500 دور: این مدل دارای گارانتی و پایه است.

سایز فریم الکتروموتور: 132 میلی متر، توان الکتروموتور 10HP-7.5KW و دور موتور آن 1400-1500 دور در دقیقه است.

جنس پوسته از چدن و منبع الکتریکی آن سه فاز است.

15-الکتروموتور زیمنس 5.5KW، سه فاز و 3000 دور: این مدل دارای گارانتی و پایه است.

سایز فریم الکتروموتور: 132 میلی متر، توان الکتروموتور 7.5HP-5.5KW و دور موتور آن 3000 دور در دقیقه است.

جنس پوسته از چدن و منبع الکتریکی آن سه فاز است.

16-الکتروموتور زیمنس 5.5KW ، سه فاز و 1000 دور: این مدل دارای گارانتی و پایه است.

سایز فریم الکتروموتور: 132 میلی متر، توان الکتروموتور 7.5HP-5.5KW و دور موتور آن 900-1000 دور در دقیقه است.

جنس پوسته از چدن و منبع الکتریکی آن سه فاز است.

17-الکتروموتور زیمنس 5.5KW، سه فاز و 1500 دور: این مدل دارای گارانتی و پایه است.

سایز فریم الکتروموتور: 132 میلی متر، توان الکتروموتور 7.5HP-5.5KW و دور موتور آن 1400-1500 دور در دقیقه است.

جنس پوسته از چدن و منبع الکتریکی آن سه فاز است.

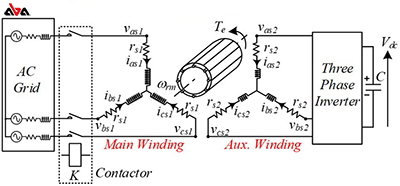

سیم پیچی دو طبقه الکتروموتور سه فاز زیمنس

سیم پیچی دو طبقه الکتروموتور سه فاز زیمنس

در سیم پیچی دو طبقه هر شیار استاتور و بازوی مربوط به دو کلاف مختلف قرار می گیرند اگر دو بازوی یک کلاف به اندازه یک گام قطبی از یکدیگر فاصله داشته باشند در این صورت دو بازوی واقع در یک شیار حتما مربوط به یک فاز خواهند بود.

اما اگر این فاصله برابر با گام قطبی نباشد در این صورت دو بازوی واقع در یک شیار می تواند مربوط به دو فاز مختلف نیز باشد الکتروموتور زیمنس یک چنین سیم پیچی را سیم پیچی با گام کوتاه شه یا با گام کسری می نامند سیم پیچی دو طبقه که در آن گام کلافها برابر با گام قطبی باشد ( گام کوتاه نشده ) به ندرت در عمل پیش می آید و معمولا سیم پیچی دو طبقه با گام کوتاه شده ( گام کسری ) مورد استفاده قرار می گیرد.

این نوع سیم پیچی در ژنراتورها و موتورهای با قدرت کم تا قدرتهای بالا مورد استفاده قرار می گیرد موتورهایی که دارای سیم پیچی و طبقه یا گام کوتاه شده باشند دارای مزایای زیر می باشند.

الف : با کوتاه کردن گام سیم پیچی پیشانی کلافها کوتاه تر شده و مصرف سیم کمتر می شود مخصوصا در موتورهای دو قطب که گام سیم پیچی  یا  گام کامل انتخاب می شود این موضوع بهتر دیده می شود.

ب : در یک سیم پیچی دو طبقه با شیار کامل می توان کلافهای سیم پیچی را به اندازه 2p مرتبه با یکدیگر موازی اتصال داد که این موضوع یکی از مزایای آن می باشد زیرا در ماشینهای بزرگ با اختلاف سطح کم و جریان زیاد که باید سطح مقطع هادیهای آن زیاد باشد باعث کم شدن سطح مقطع هادیها می شود.

ج : در سیم پیچی دو طبقه تعداد حلقه های هر کلاف نصف تعداد حلقه های کلاف سیم پیچی یک طبقه بود و یک بازوی کلاف در کف شیار و بازوی دیگر در بالای شیار قرار می گیرد.

بدین ترتیب سیم پیچی دو طبقه بهتر از سیم پیچی یک طبقه تهویه و خنک می شود و بنابراین توان ماشین افزایش می یابد به علاوه بر این چون تلفات اضافی ماشین در اثر تضعیف هارمونیک‌ها کاهش پیدا می کند.

 در نتیجه سیم پیچی دو طبقه با گام کوتاه شده در مقابل سیم پیچی یک طبقه معمولی مشابه دارای افزایش قدرت حدود 10% می باشد که در این مطلب در صورت تعویض سیم پیچی موتورهای یک طبقه قدیمی و تبدیل آن به دو طبقه باید در نظر داشت.

با کوتاه نمودن گام سیم پیچی ، ضریب ولتاژ سیم پیچی نیز کاهش می یابد. مثلا در صورت استفاده از ضریب  برای گام کلافها ( مقدار کوتاهی گام به اندازه  گام کامل )باید تعداد حلقه های کلاف را به اندازه 5% زیادتر پیچید تا نسبت های مغناطیسی ثابت باقی بماند و در صورت استفاده از ضریب برای گام کلافها باید مقدار افزایش حلقه را 15% انتخاب نمود.

بنابراین اگر چنانچه بخواهیم در هنگام تعویض سیم پیچی یک موتور سوخت گام سیم پیچی آن را تغییر دهیم باید.

این موضوع را مورد توجه قرار داده و در صورت کوتاه نمودن گام تعداد دور سیم پیچ را نسبت به حالت اول افزایش و در صورت زیاد کردن گام تعداد دور سیم پیچ را نسبت به حالت اول کاهش دهیم بدین ترتیب دیگر افزایش جر یان بی باری موتور که علت آن برعکس شدن جریان لحظه ای بازوی کلافهای واقع در بعضی از شیارها بخاطر فشردگی گام می باشد نیز پدید نخواهد آمد.

برای انتخاب گام سیم پیچی از ضریب  استفاده می شود که مقدار آن معمولا  بوده و با ضریب آن در y گام سیم پیچی yz بدست می آید.

y  yz = با کوتاه نمودن گام در سیم پیچی و طبقه دو بازوی قرار گرفته و پاره ای از شیارها مربوط به دو فاز مختلف بوده و بنابراین بازوهای واقع در هر شیار بایستی بخوبی از یکدیگر عایق شوند.

تعداد کلافها در سیم پیچی دو طبقه و برابر تعداد کلافها در سیم پیچی یک طبقه بوده و تعداد گروه کلافها نیز سه برابر تعداد قطبها و یا اینکه برابر با 6p می باشد.

روابطی که برای سیم بندی یک طبقه موتورهای سه فازه گفته شد در اینجا نیز صادق می باشد تنها همانطور که توضیح داده شد در موتورهای دو طبقه گام سیم بندی از رابطه y  yz = بدست می آید طریقه قرار دادن کلافها در داخل شیارها نیز فرق می کند.

باید کلافها را در داخل شیارهای استاتور به ترتیب و پشت سر هم طوری جا زد که یک بازوی کلاف در زیر  و بازوی دیگر کلاف در بالای شیار قرار گیرد.

تا فرم ظاهری سیم پیچی ها زیباتر شده و علاوه بر آن در هنگام سر بندی نیز امکان اشتباه کمتر شود.

ترسیم دیاگرام گسترده سیم پیچی دو طبقه به روشهای مختلف امکان پذیر می باشد که در اینجا بذکر متداولترین روش آن می پردازیم.

روش استفاده از جدول

برای بررسی بهتر این روش با ذکر یک مثال به شرح آن می پردازیم. مثال :

مطلوبست دیاگرام گسترده سیم پیچی یک موتور سه فازه 36 شیار 4 قطب به صورت دو طبقه

برای ترسیم دیاگرام گسترده ابتدا y  حساب می کنیم.

با مشخص شدن  شروع فازها از شیارها 1 و 7 و 13  خواهد بود.

گام سیم بندی در صورتی که  انتخاب شود برابر خواهد بود با :

چون گام بدست آمده عدد صحیح نیست لذا می توان سیم بندی را برابر با (7) یا برابر با (8) انتخاب نمود.

برای ادامه سیم پیچی گام سیم بندی را برابر با (7) انتخاب می نماییم، در این صورت از کوچکتر خواهد بود.

جدولی که برای تشخیص شیارهای مربوط به هر فاز نوشته می شود باید به طریقی باشد که بتواند نمایانگر بازوهای رو و زیر واقع در هر شیار نیز باشد بدین منظور جدولی را به صوت زیر تکمیل می کنیم.

تعداد سطرهای جدول برابر با تعداد قطبهای موتور یعنی 4 میباشد اعداد را مانند روش قبلی که توضیح داده شد از یک تا 36 با توجه به اینکه q=3 می باشد در جدول می نویسیم هریک از این اعداد مشخص کننده بازوی رویی یک کلاف نیز می باشد.

بازوی دیگر هر کلاف باید به اندازه yz=7 شیار با طرف اول آن فاصله داشته باشد. شیاری که بازوی دوم کلاف در آن واقع می شود را با توجه به گام سیم بندی در پهلوی همان عدد قبلی مربوط به بازوی اول کلاف و به صورت پر بردار می نویسیم تا جدول سیم پیچی مطابق زیر کامل شود.

با دقت در جدول مشاهده می شود که در اعداد پریم دار که مشخص کننده بازوهای زیر کلاف هستند نیز به ترتیب و پشت سر هم مانند جداول  قبلی نوشته شده است.

دیاگرام گسترده این مثال در صفحه بعد ترسیم شده است.

ترتیب سربندی گروه کلافهای هر فاز مانند روشهای قبلی با توجه به جهت جریان در بازوهای رویی می باشد در اینجا نیز برای هر فاز انتهای گروه کلاف به انتهای گروه کلاف بعدی و ابتدا به ابتدای گروه کلاف بعدی متصل می شود.

با کمی دقت در دیاگرام ملاحظه خواهید کرد که بین هر دو قطب در دو شیار مجاور هم جهت در جریان لحظه ای بازوهای واقع در هر شیار بر عکس یکدیگر می باشد.

پس از رسم دیاگرام گسترده باید دقت نموده که این شیارها از نظر مکانی متقارن باشند تعداد این شیارها بستگی به مقدار کوتاهی گام داشته و در هر منطقه قطبی از رابطه y-yz بدست می آید.

اگر گام سیم بندی را برابر با yz=A انتخاب می کردیم در این صورت تنها یک شیار در بین هر دو قطب این خاصیت را پیدا می نمود.

 این موضوع باعث افزایش جریان بی باری موتور شده و برای رفع آن باید همانطور که گفته شد تعداد دور سیم پیچی را افزایش داد.

محاسبه تعداد دور و قطر سیم پیچک ها

در بعضی مواقع جهت تغییر دور با جهت تغییر ولتاژ با نبودن سیم های معیوب برای مقاصد دیگر لازم می شود تعداد دور سیم پیچ و قطر سیم جدید محاسبه شود.

1 – محاسبه تعداد دور پیچک ها با کلافها

بر اساس فرمولی که در الکترومغناطیس و ماشینهای الکتریکی محاسبات تعداد دور سیم پیچها انجام می دهیم و خواهیم

داشت E نیروی محرکه و  حداکثر فلوی مغناطیسی ایجاد شده توسط یک قطب و f فرکانس و شبکه و N تعداد دور کل سیم پیچی می باشد.

(1)

نیروی محرکه از ولتاژ تغذیه در استاتور به اندازه افت ولتاژ در آن کمتر است اگر افت ولتاژ را به  نشان دهیم برای E خواهیم داشت  را معمولا به درصد بیان می کنند:

U ولتاژ تغذیه فازی  می باشد و با Vph  آنها را نشان خواهیم داد.

(% -1) E=Vph

فرمول 1 را به صورت زیر جهت محاسبه N می توان نوشت. N تعداد کل دور سیم پیچی

(2)

Vph ولتاژ فازی تغذیه که با مقدار ولتاژی است که در اتصال ستاره با مثلث هر سیم پیچی (هر فاز) آن را به خوبی تحمل می کند.

F فرکانس شبکه و مقدار ثابت می باشد در فرمول شماره 2 و اگر محاسبه کنیم از قطر تئوری تعداد کل دور بدست می آید.

سطح محاصره شده (الکتروموتور زیمنس) از استاتور توسط یک قطب و Bm اندو کسیون ماکزیممم می باشد.

(3)

اگر طول استاتور را به La و قطر آنرا به Da نشان دهیم سطح جانبی استاتور برابر است  سطح جانبی استاتور سطح محصور – بین یک قطب از استاتور

A : سطح محصور از استاتور توسط یک قطب

Bm حداکثر اندوکسیون می باشد و مقدار متوسط آن یا بعبارت دیگر اندوکسیون سطح کار استاتور که آنرا با Bm نشان می دهد برابر با  با قرار دادن مقدار Bm و A در فرمول شماره (3) برای  خواهیم داشت.

(4)

 رابطه (2) با جایگزینی بصورت زیر در می آید:

 تعداد کل سیم پیچی

واحد Vph ولت و f هرتس و Bn وبر بر متر مربع و Da متر و La متر می باشد. این فرمول از نظر تئوری بدون توجه به ضرایب علمی صادق است و صورت علمی آن به قرار زیر خواهد بود.

 دور هر پیچک

Kd ضریب سیم پیچی است و  تعداد بوبین ها و در هر فاز که برای سیم بندی یک طبقه سه فاز  و برای دو طبقه  می باشد دور موتورها تک فاز با توجه به اینکه تعداد شیارها و منظور شده به قطب های اصلی (سیم پیچ قدرت) شیارها می باشد برابر است با برای یک طبقه و برای دو طبقه خواهد بود.

Kd سیم پیچی از حاصل ضرب دو ضریب (ضریب کوتاهی گام و ضریب توزیع) بدست می آید. ضریب کوتاهی گام چنانچه د گام کسر مزایای آن بیان شد موتورها معمولا با گام کسری سیم پیچی می شوند و چون نیروی محرکه از جمع برداری بدست می آید لذا کمتر از مقدار جبری آن خواهد شد و برای جبران این منظور ضریب کوتاهی گام را در محاسبه تعداد دور در نظر می‌گیرند. و اگر درجه کوتاهی گام را بیان کند و زاویه الکتریکی بین دو را در سیم پیچی گام کوتاه نشان دهد ضریب کوتاهی گام بصورت زیر آنچه در گام کسری گفته شد نوشته می شود.

 ضریب کوتاهی گام

(a ) ضریب کوتاهی گام را ضریب وتر تعیین می نامند که طول وتر در گام کوتاه به طول قوس آن اگر تقسیم شود بدست می آید.

در فرمول فوق بطوریکه ملاحظه می شود اگر گام در قطر گرفته شود مقدار  برابر صفر می باشد و ( 0 ) cos برابر است پس ضریب گام در گام کامل برابر L است .

(b ) ضریب توزیع : چون تمام هادیها را نمی توان در یک شیار جا داد لذا هادیها در سطح استاتور توزیع می شوند و میدان مغناطیسی حاصله دیگر b مجموع جبری هادی‌ها متناسب نخواهد بود و برای رفع آن ضریب توزیع را در نظر میگیرند ضریب توزیع را با z نشان می دهند و عمل آن را به قرار زیر در نظر میگیرند.

q  تعداد شیارهای موجود در هر قطب فاز می باشد.

 ضریب توزیع

پس ضریب سیم پیچی ky برابر است با :

Bn را از منحنی شماره 1 که مقدار آن وبر بر متر مربع است اندازه گیری خواهیم کرد. منحنی مقادیر مختلفه Bn را با متغیر Da قطر استاتور مشخص می کند .

1 – محاسبه قطر سیم

اگر بخواهیم توان نامی موتور را از پلاک موتور بدست آوریم محاسبه قطر سیم خیلی ساده بدست خواهد آمد و در صورت پاک بودن پلاک موتور و با مفقود شدن آن و تغییر سیم پیچی برای هدف‌های دیگر صورت می گیرد محاسبه آنرا متعاقبا انجام می دهیم.

الف – با استفاده از پلاک موتور قدرت خروجی p ( توان نامی ) و راندمان  و ضریب توان Cos آنرا یادداشت نموده و خواهیم داشت.

در حالت ستاره IL=Ip و در حالت مثلث  بدست می آید به عبارت دیگر جریان عبور از هادیها جریان فازی می باشد.

مقدار جریان محوری از سیم پیچ ها با توجه به چگالی جریان مجاز که از منحنی  می توان آن را تعیین نمود سطح مقطع سیم بدست می آید.

برای موتورهای تک فاز مطابق آنچه گفته شد ابتدا جریان را از رابطه زیر تعیین و سپس قطر سیم مربوطه تعیین می شود.

در صورت نداشتن دسترسی به پلاک موتور با تغییرات جدید ابتدا قدرت دریافتی استاتور را از فرمول زیر بدست می آوریم.

از منحنی شماره 2 و Bn را از منحنی شماره 1 و Da را با اندازه گیری قطر استاتور (واحد میلی متر) و La را با اندازه طول شیار (واحد میلی متر) تعیین می کنیم و یا حد متوسط لغزش 5% و معلوم کردن سرعت میدان دوار nr را بدست می آوریم و بطور کلی می توان لغزش را از منحنی شماره 4 معین می شود.

با تعیین قدرت استاتور (ورودی) مطابق آنچه در بالا گفته شد قرار سیم معلوم می گردد.

البته ضریب توان و راندمان را از منحنی شماره 5 و 6 تعیین می کنیم و سپس جریان را نیز تعیین می کنیم.

 سیم پیچی موتورهای تک فاز روتور قفسه ای – الکتروموتور زیمنس

در صورتی که استاتور یک موتور آسنکرون تنها با یک گروه کلاف سیم پیچی شود و بیک منبع یک فازه اتصال یابد در این صورت یک میدان متغیر ایجاد می شود و بر عکس سیم پیچی سه فاز دیگر میدان دوار نخواهیم داشت. اگر در یک موتور سه فاز x و y را به یکدیگر متصل نموده و u-v را به شبکه یک فاز متصل نمائیم الکتروموتور زیمنس و ترمینالهای w و z نیز آزاد بماند در این صورت موتور به لرزش درآمده و به خودی خود نمی چرخد اما اگر موتور را با دست به چپ یا راست بگردانیم موتور در همان جهت گردش با دست به گردش خود ادامه خواهد داد.

اگر در موتور سه فاز ذکر شده ترمینالهای x و y را به یکدیگر اتصال داده و چهار ترمینال باقی مانده x-v و w-z را به یک جریان دو فاز متصل کنیم و تور این موتور بگردش خواهد افتاد همانطور که در شکل صفحه 87 دیده می شود محور سیم پیچ u-v با محور سیم پیچ w-z به اندازه 90 درجه تغذیه شوند میدان دور ایجاد شده موتور به خودی خود بگردش خواهد افتاد موتورهای یک فازی که در صنعت مورد استفاده قرار می گیرند دارای رتور قفسه ای می باشند برای اینکه پس از اتصال به شبکه یک فازه مانند سیم پیچی دو فازه ذکر شده به خودی خود بگرداند داراری دو سیم پیچ جدا از یکدیگر بوده و با اضافه کردن خازن – مقاومت اهمی و بندرت مقاومت سلفی در مدار یکی از سیم پیچها ( سیم پیچ کمکی ) اختلاف فاز لازم را بین جریانهای دو سیم پیچ بوجود می آورند.

الکتروموتور زیمنس از خازنهای الکترولیتی فقط برای راه اندازی استفاده می شود و بیشتر از چند ثانیه نباید در مدار باشند در صورتیکه بخواهیم خازن راه انداز را تعویض کنیم باید از خازنی استفاده کنیم که دارای همان مشخصات خازن اصلی بوده و ظرفیت و ولتاژ آن برابر با ظرفیت و ولتاژ خازن معیوب باشد خازن با ولتاژ بیشتر را می توان جایگزین خازن با ولتاژ کمتر نمود اما عکس این حالت صادق نمی باشد.

اگر بخواهیم سیم پیچی یک موتور تک فاز را که با ولتاژ u1 کار کرده و توسط خازن c1 راه  اندازی می شود تعویض نموده و آن را برای ولتاژ جدید u2 سیم پیچی کنیم می توانیم ظرفیت خازن جدید را از رابطه زیر بدست آوریم.

سیم پیچی کمکی پس از راه اندازی می تواند از شبکه قطع شده و یا اینکه به شبکه متصل باقی بماند مقدار مقاومت اهمی که با سیم پیچی راه انداز سری می شود تقریبا بین 4 تا 8 برابر مقاومت سیم پیچ راه انداز  بوده و می توان خیلی ساده این مقاومت را با زیاد و کم کردن تعداد دور سیم پیچ راه انداز و کم کردن سطح مقطع آن و با استفاده از یک سیم با مقاومت مخصوص بیشتر (نسبت به سیم پیچ اصلی) مانند سیم آلومینیومی و یا آهنی قطع اندود بدست آورد

الکتروموتور زیمنس اغلب یک قسمت از سیم پیچ کمکی را به صورت بیفیلار می پیچند. معمولا حلقه‌های کلاف در یک جهت و در جهت دیگر و بدین ترتیب مقاومت اهمی سیم پیچی موثرتر می شود ابتدا و انتهای سیم پیچ اصلی را با توجه به شکل صفحه 87 با دو حرف u-v و سیم پیچ کمکی یا راه انداز را با دو حرف w-z نشان می دهند.

استاتور موتورهای تک فاز را می توان به صورت یک طبقه و یا دو طبقه و یک در یا دو دور سیم پیچی نمو


الکتروموتور زیمنس Siemens ساخت کجاست؟

شرکت سازنده الکتروموتور زیمینس یک شرکت آلمانی چندملیتی است و بزرگ‌ترین شرکت تولیدی صنعتی اروپا است که دفتر مرکزی آن در حال حاضر در مونیخ قرار دارد و چند دفتر مرکزی خارجی در کشورهای استرالیا، آمریکا، ژاپن و غیره نیز دارد.

الکتروموتور زیمنس یکی از محصولات شرکت چند ملیتی و بین المللی زیمنس آلمان است که در سال 1847 توسط ارنست زیمنس در برلین آلمان تاسیس شد. امروزه این شرکت در کشورهای مختلف دفتر و کارخانه دارد.

الکتروموتور زیمنس در ابعاد و اشکال مختلف برای استفاده در صنایعی چون: فولاد، سیمان، نفت، گاز و پتروشیمی، معدنی و دیگر صنایع به بازارهای بین المللی عرضه می‌شود.

شرکت زیمنس SIEMENS یکی از بزرگترین و بهترین تولیدکنندگان انواع الکتروموتور می باشد. شرکت زیمنس با سابقه طولانی در زمینه تولید انواع تجهیزات الکتریکی دارای جایگاه ویژه ای در سطح جهان می باشد.

محصولات تولید شده در شرکت زیمنس در زمینه تولید برق، انتقال و توزیع برق و تجهیزات الکتریکی مانند الکتروموتورهای معمولی و الکتروموتورهای ضد انفجار و … می باشد.

این شرکت دارای استاندارد روز دنیا و تجهیزات با راندمان بالا می باشد.

نمایندگی فروش الکتروموتور زیمنس Siemens در ایران

آبادیزل نمایندگی فروش الکتروموتور زیمنس در تهران می‌باشد و شهرهای دیگر نظیر اصفهان ، شیراز و مشهد و ... را پوشش می‌دهد.

شما می توانید انواع الکتروموتور زیمنس را از شرکت بازرگانی مهندسی آبادیزل که دارای عاملیت فروش الکتروموتور زیمنس می باشد را با بهترین قیمت تهیه نمایید.

امروزه الکتروموتورهای مختلفی تولید و وارد بازار می شوند که هر کدام کاربرد و توان های خاص خود را دارند.

کارشناسان ما که تجربه بالایی در این زمینه دارند مشورت کنید. تا از بهترین و مناسب ترین نوع الکتروموتور زیمنس بهره مند شوید.

برای اطلاعات بیشتر با شماره های درج شده در بالای سایت تماس بگیرید.

الکتروموتور – الکتروموتورزیمنس –  الکتروموتورزیمنس آلمان– الکتروموتور اروپایی – الکتروموتور پایه دار زیمنس – الکتروموتور فلچ دار زیمنس – الکتروموتور ۱۵۰۰ زیمنس – الکتروموتور سایز بالا – الکتروموتور توان بالا – الکتروموتور SIEMENS –  فروش الکتروموتور زیمنس – نماینده الکتروموتور زیمنس – الکتروموتور زیمنس اصلی – الکتروموتور دور متغیر – الکتروموتور ۹۰۰ دور – الکتروموتور دور پایین – الکتروموتور قفس سنجابی – فروش الکتروموتور  – الکتروموتور فشار قوی – الکتروموتور عمودی زیمنس – الکتروموتور های سه فاز زیمنس – الکتروموتور خطی زیمنس – الکتروموتور زیمنس خرید – کلاس حرارتی الکتروموتور زیمنس – الکتروموتور با دور بالا

مشخصات فنی
faq

شرکت سازنده الکتروموتور زیمینس یک شرکت آلمانی چندملیتی است و بزرگ‌ترین شرکت تولیدی صنعتی اروپا است که دفتر مرکزی آن در حال حاضر در مونیخ قرار دارد و چند دفتر مرکزی خارجی در کشورهای استرالیا، آمریکا، ژاپن و غیره نیز دارد.

الکتروموتور زیمنس یکی از محصولات شرکت چند ملیتی و بین المللی زیمنس آلمان است که در سال 1847 توسط ارنست زیمنس در برلین آلمان تاسیس شد. امروزه این شرکت در کشورهای مختلف دفتر و کارخانه دارد.

الکتروموتور زیمنس در ابعاد و اشکال مختلف برای استفاده در صنایعی چون: فولاد، سیمان، نفت، گاز و پتروشیمی، معدنی و دیگر صنایع به بازارهای بین المللی عرضه می‌شود.

شرکت زیمنس SIEMENS یکی از بزرگترین و بهترین تولیدکنندگان انواع الکتروموتور می باشد. شرکت زیمنس با سابقه طولانی در زمینه تولید انواع تجهیزات الکتریکی دارای جایگاه ویژه ای در سطح جهان می باشد.

محصولات تولید شده در شرکت زیمنس در زمینه تولید برق، انتقال و توزیع برق و تجهیزات الکتریکی مانند الکتروموتورهای معمولی و الکتروموتورهای ضد انفجار و … می باشد.

این شرکت دارای استاندارد روز دنیا و تجهیزات با راندمان بالا می باشد.

آبادیزل نمایندگی فروش الکتروموتور زیمنس در تهران می‌باشد و شهرهای دیگر نظیر اصفهان ، شیراز و مشهد و ... را پوشش می‌دهد.

شما می توانید انواع الکتروموتور زیمنس را از شرکت بازرگانی مهندسی آبادیزل که دارای عاملیت فروش الکتروموتور زیمنس می باشد را با بهترین قیمت تهیه نمایید.

امروزه الکتروموتورهای مختلفی تولید و وارد بازار می شوند که هر کدام کاربرد و توان های خاص خود را دارند.

کارشناسان ما که تجربه بالایی در این زمینه دارند مشورت کنید. تا از بهترین و مناسب ترین نوع الکتروموتور زیمنس بهره مند شوید.

برای اطلاعات بیشتر با شماره های درج شده در بالای سایت تماس بگیرید.

  1. دارای جریان یکنواخت
  2. دارای جنس چدن و آلومینیوم
  3. قیمت مناسب
  4. طول عمر بالا
  5. دارای سیم مسی
  6. راندمان بالا
  7. تنوع توان و سایز
  8. دارای ولتاژ تکفاز و سه فاز
  9. در دسترس بودن

  • الکتروموتور تک فاز تا سه فاز
  • الکتروموتور‌های گیربکس زیمنس
  • الکتروموتور‌های تخلیه دود زیمنس
  • الکتروموتور‌های ضد انفجار زیمنس
  • الکتروموتور‌های دالان دار زیمنس
  • الکتروموتور‌های اسلیپ رینگ زیمنس
  • الکتروموتور‌های ترمز دار زیمنس
  • الکتروموتور‌های ترانسفورماتو دار زیمنس

  • صنایع پتروشیمی
  • صنایع نساجی
  • صنایع چاب
  • صنایع داروسازی
  • صنایع مواد غذایی
  • معادن
  • ماشین آلات صنعتی

اجزاء اصلی تشکیل دهنده الکتروموتور های زیمنس برابر است با :

  1. روتور
  2. استاتور
  3. ذغال
  4. سوئیچ تغییر جریان
  5. آرمیچر
  6. منبع تغذیه
  7. هوزینگ
  8. بلبرینگ
  9. پروانه خنک کاری
  10. اورینگ

دیدگاه خود را با ما در میان بگذارید

captcha


امتیاز:

دیدگاه کاربران
مولایی
ارسال شده در : یکشنبه 29 بهمن 1402

سلام، روزتون بخیر. میخاستم مشخصات فنی مدل 1MB1553-1EB43-4AB4 را بدونم بی زحمت راهنمایی کنید.

Aco.T21co@gmail.com
ارسال شده در : یکشنبه 29 بهمن 1402

سلام. مشخصات فنی موتور زیمنس درخواستی شما عبارت است از: ولتاژ پایین قفس سنجابی، هوا خنک، کلاس حرارتی F، پوسته چدن، کلاس بهره وری IE3، چهار پل، فریم سایز 180L، توان 22 کیلووات، نوع EX DB (EB) IIC T4

سینا اقاجانی
ارسال شده در : چهارشنبه 27 دی 1402

سلام خسته نباشید.مشخصات 1MB1553 را نیازدارم لطفا

Aco.T21co@gmail.com
ارسال شده در : شنبه 30 دی 1402

با سلام. مشخصات فنی مدل مورد نظر شما در فایل کاتالوگ دیتا شیت کلی که در بالای صفحه قرار گرفته موجود میباشد. با این حال در ادامه خدمت شما مشخصات را بازگو میکنم. مشخصات فنی ممان اینرسی (kg⋅m2) 0/24 نوع حفاظت Ex db eb IIC ناحیه حفاظتی ضد انفجار زون 1( منطقه‌ای که گاها در معرض گازهای منفجره قرار دارد.) تعداد قطب‌ها 4 جریان راه اندازی 401/5 آمپر قدرت خروجی بر حسب KW 30KW سرعت در بار نامی بر حسب RPM 1470 ولتاژ نامی 230VD/400VY یا 400VD/690VY جریان نامی 55 آمپر گشتاور نامی بر حسب N.M 195 گشتاور شکست (N.M) 604/5 گشتاور راه اندازی (N.M) 507 نوع فریم چدنی ضریب قدرت (cos ø) 0/84 اندازه فریم 200L نوع روتور قفس سنجابی کلاس راندمان (بر اساس استانداردIEC 60034-30-1:2014) IE3 ( راندمان عالی) راندمان (EFF) 93/6 درصد مشخصات مکانیکی میزان لرزش برحسب db ( دسی بل) 67 دسی بل نحوه قرارگیری و نصب (IM) IMB3 (پایه دار) نوع خنک کاری (IC) IC411 ( تهویه با فن متصل به شفت ) استانداردها،تاییدیه ها و سایر مشخصات وزن 346 کیلوگرم بدون لوازم جانبی درجه حفاظتی IP IP55 کلاس عایقی F تجهیزات جانبی قابل انتخاب فلنج B5 و B14 ترمیستور PTC جهت حفاظت در برابر افزایش حرارت در سیم پیچ‌های الکتروموتور

مطالب مرتبط
تلفات الکتروموتور ها
امروزه یکی از مهم ترین انرژی های مورد استفاده بشر انرژی الکتریسیته می باشد. با تبدیل انرژی الکتریسیته می توان انرژی های مختلف نظیر انرژی های گرمایی و مکانیکی و مورد نیاز زندگی را به دست آورد. تبدیل این انرژی به وسیله تجهیزات مختلفی صورت می گیرد.
